Bảng điều khiển gắn kết kết nối góc bên phải SMA

Chia sẻ với:

Thông tin cơ bản

Mẫu số: CPC 106

Mô tả sản phẩm


SMA kết nối có thể được trực quan lẫn lộn với các tiêu chuẩn hộ gia đình 75-ohm loại F coax connector (đường kính: Nam 7⁄16 inch (11 mm) tròn hoặc hex; nữ 3⁄8 trong (9,5 mm) chủ đề bên ngoài), như chỉ có khoảng 2 mm khác biệt tổng thể trong các thông số kỹ thuật. Loại F không thể giao phối với đầu nối SMA mà không sử dụng bộ chuyển đổi.

Đầu nối nam SMA cực chuẩn có một chốt trung tâm được bao quanh bởi thùng có ren bên trong, và đầu nối SMA nữ chuẩn có một tay áo trung tâm được bao quanh bởi một thùng có ren ngoài. Giống như hầu hết các đầu nối khác, việc gán giới tính do đó tương ứng với thành phần điện bên trong nhất. Ngoài ra còn có các đầu nối SMA đảo ngược ("RP") trong đó chốt và tay áo được hoán đổi; sao cho "male" RP- SMA có một tay áo trung tâm được bao quanh bởi một thùng bên trong ren, và "female" RP- SMA có một chốt trung tâm và một thùng ngoài ren. Xem bên dưới để biết mô tả đầy đủ hơn.

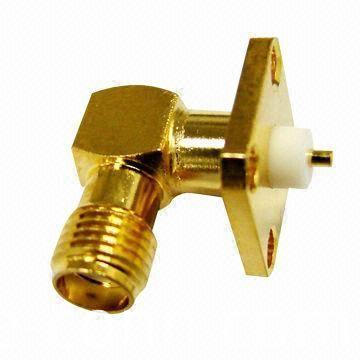

Bảng điều khiển gắn kết SMA nữ kết nối góc bên phải


Cơ thể: đồng thau mạ vàng

Trở kháng đặc trưng: 50Ω
Dải tần số: DC-12.4GHz (cáp linh hoạt 0-18GHz)
Tiếp xúc kháng:
Dây dẫn trung tâm: ≤3mΩ
Dây dẫn bên ngoài: ≤2mΩ
Cách điện kháng: ≥5000MΩ
VSWR thẳng:
Cáp linh hoạt: .101.10 + 0,002f
Cáp bán cứng: .051.05 + 0,001f
Góc thẳng :
Cáp linh hoạt: .201,20 + 0,003f
Cáp bán cứng: .101.10 + 0,001f
Độ bền kết nối: ≥500

Tj 241eanz2b895hkpo6vRight Angle Sma Female Panel Mount
