Bảng điều khiển gắn kết SMA nữ kết nối

Chia sẻ với:

Thông tin cơ bản

Mẫu số: CPC 109

Mô tả sản phẩm

Đầu nối SMA được đánh giá cho tối đa 500 chu trình giao phối, nhưng để đạt được điều này, cần phải có mô-men xoắn đúng cách khi kết nối. Cần có cờ lê mô-men xoắn 5/16-inch cho thiết bị này và 7–10 in · lbf (0,8 đến 1,1 N · m) cho đầu nối bằng thép không gỉ. Đôi khi, các căn hộ cũng được cung cấp ở mặt cáp của bộ kết nối để có thể sử dụng cờ lê thứ hai để tránh xoay vòng và làm hỏng khớp nối với cáp. Nó cũng được khuyến khích để kiểm tra và làm sạch các mảnh vụn lỏng lẻo từ các bề mặt bên trong với không khí nén hoặc khăn lau bụi khí trước khi giao phối.

Đầu nối SMA sử dụng một điện môi PTFE sẽ tiếp xúc dọc theo mặt phẳng giao phối. Sự thay đổi trong việc xây dựng và giao phối của các đầu nối giới hạn độ lặp lại của trở kháng đầu nối. Vì lý do đó và chúng chỉ được xếp hạng trong một số chu kỳ kết nối hạn chế, một đầu nối SMA thường không phải là lựa chọn tốt cho các ứng dụng đo lường.

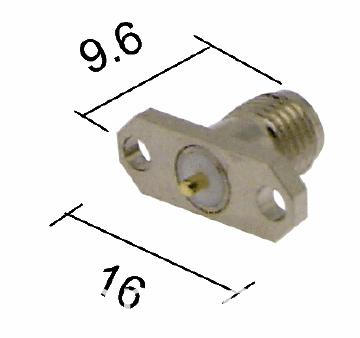

Bảng điều khiển gắn kết SMA nữ kết nối


Cơ thể: đồng thau mạ vàng
Trở kháng đặc trưng: 50Ω
Dải tần số: DC-12.4GHz (cáp linh hoạt 0-18GHz)
Tiếp xúc kháng:
Dây dẫn trung tâm: ≤3mΩ
Dây dẫn bên ngoài: ≤2mΩ
Cách điện kháng: ≥5000MΩ
VSWR thẳng:
Cáp linh hoạt: .101.10 + 0,002f
Cáp bán cứng: .051.05 + 0,001f
Góc thẳng :
Cáp linh hoạt: .201,20 + 0,003f
Cáp bán cứng: .101.10 + 0,001f
Độ bền kết nối: ≥500

Sma Female Connector Panel Mount
